телескоп Ньютона

При изготовлении трубы телескопа необходимо уделить внимание жёсткости конструкции. Самым оптимальным вариантом было бы взять за основу металлическую трубу, но при диаметре в 180 - 200мм. и стальной водопроводной трубе со стенкой 4,5- 5мм.- вес получается более чем солидный и естественно возникает вопрос о мощной монтировке. Найти дюралевую трубу такого диаметра довольно проблематично - хотя люди её доставали в г.Хотьково. Основная масса любителей использует клеевую трубу из ватмана на эпоксидной смоле. Для увеличения жесткости используют клеевые трубы с каркасом.

Я решил использовать полиэтиленовую трубу для канализации диаметром 200мм. Такие трубы можно купить в стоительных магазинах или на рынках. Для телескопа потребуется труба 1м длинной и заглушка к этой трубе.

Конструкции из полиэтилена телескопостроители считают непригодными для изготовления телескопа по причине недостаточной жёсткости материалла.Давайте в этом разберёмся. Жёсткость трубы зависит от способности её удержать свою форму. Если труба остаётся цилиндрической её жёсткость равна жёсткости сплошного стержня чуть меньшего диаметра. Следовательно необходимо трубу усилить рёбрами жёсткости, естественно не проиизводящими диафрагмирования рабочего поля зрения телескопа.

Первым ребром жёсткости для моей трубы получилась стандартная заглушка к этой трубе, на которой расположена оправа главного зеркала. Заглушка имеет довольно толстое дно и ребро, поэтому имеет приличную жёсткость.

Два последующих усилителя выпилены из дюраля 2 мм толщины, и расположены в местах подвеса трубы к монтировке. вставляются они в распор трубы и дополнительно прихвачены хомутиками к 6-и мебельным гвоздям вплавленных в трубу.

Ребра жесткости в местах крепления к монтировке

Между подвесом диагонального зеркала и опорами расположены ещё 2 ребра жёсткости выполненых из аллюминиевых дисков от старых винчестеров, их ещё народ использует для изготовления телевизионных антен. Вставлены они тоже в распор но крепятся на таких же гвоздях, как бы на штифтах пропущеных в загнутые ушки рёбер жёсткости.

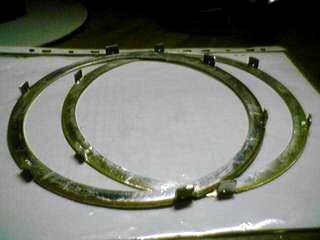

Промежуточные ребра жесткости

Последний усилитель трубы имеет более сложную конструкцию. Дело в том что он расположен в месте подвеса паука диагонального зеркала и должен скомпенсировать радиальные нагрузки тяг паука. Он состоит из двух колец изготовленных из тех-же винчестеров соединённых между собой 6-ю стойками коробчатого сечения из дюралевой трубки от старой телевизионной антенны.В три из них пропущены тяги паука.

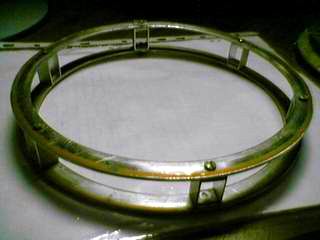

Ребро жесткости в месте подвеса паука

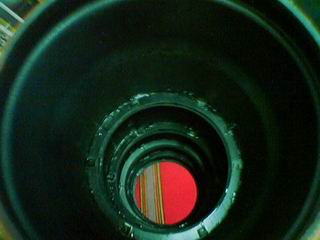

Вид трубы с верхнего торца. Виден усилитель подвеса паука.

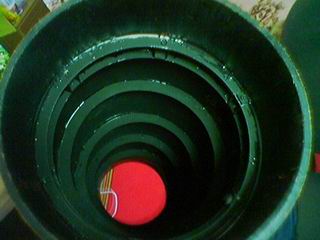

Вид трубы с нижнего торца. С этой стороны вставляется заглушка с главным зеркалом.
