Оправа главного зеркала
Подвижная часть оправы главного зеркала
Для основы подвижной части оправы главного зеркало я приспособил стальной диск подходящего диаметра и толщиной 6 -7 мм, который мне принесли друзья.Подвес зеркала я решил сделать по старинке, как описано в книгах, сейчас в основном зеркала приклеивают на герметик. И, конечно, количество точек разгрузки, а их у меня 9, я выбрал для своего зеркала с большим запасом. Ну просто понравилась такая конструкция. Треугольные поводки изготовлены из дюралевой пластины в которой установлены подпятники из олова, отформованные прямо на месте с помощью оправки. Сделано это так- на месте подпятника сверлится отверстие с фаской с обратной стороны. сверху накладывается оправка из дюралевой пластины с отверстием равным диаметру подпятника, зажимается струбцинкой и эти отверстия заполняются оловом с помощью паяльника.Когда все три подпятника сформированы их рабочая поверхность шлифуется на шкурке расположенной на ровном стекле. Треугольники опираются на шарики ит подшипников и ещё ближе к центру втреугольник вставлен штифт защищающий конструкцию от разворота. От бокового смещения зеркало удерживают 3 лапки из медной шины с буферами из термоклея. сверху зеркало пджимают три подпружиненных текстолитовых сектора, размещённых на лапках.
Основа оправы вид сверху
Неподвижная часть оправы изготовлена из того же дюраля как и треугольники,
усиленного по периметру коробчатыми профилями.

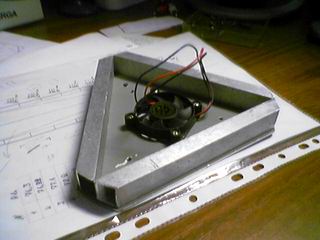

Основа оправы вид снизу
Для более быстрого выведения телескопа на рабочую температуру снизу на оправе расположен вентилятор на 12в. от компьютерного процессора.

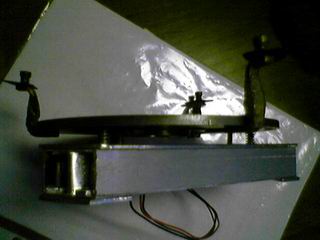

Оправа в сборе вид сбоку
Подвижная часть крепится на трёх регулировочных винтах с коническими пружинами от автомобильных шаровых пальцев.Так же имеются три контровочных винта.

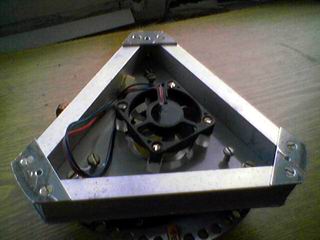

Оправа в сборе вид снизу
После некоторых размышлений, решил всё-таки вентилятор установить на
вытягивание воздуха из трубы, чтобы в телескоп не засасывалась пыль с нижнего
торца. Для этого пришлось вентилятор установить на стойках. Так же на этой
картинке видны юстировочные и стопорные винты и места крепления оправы.
Оправа в заглушке
Вся эта конструкция установлена в заглушку трубы и привинчена тоже на 3-х точках расположенных рядом с ребром заглушки.
Оправа с зеркалом
Ну вот оправа главного зеркала и собрана.

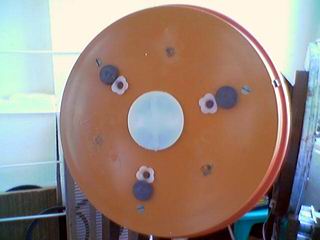

Вид на заглушку снизу
В заглушке просверлены отверстия для доступа к регулировочными и контровочным
винтам и отверстие под рабочий размер вентилятора. все отверстия закрываются
крышками, регулировочные пробками от лекарственных пузырьков, контровочные
крышечки сделаны из подставок под юбилейные свечки, а для крышки вентилятора
подошёл поворотничек от экрана батареи отопления.
