телескоп Ньютона

Фокусёры НПЗ

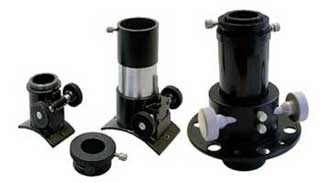

При выборе фокусёра к своему телескопу, я обратил внимание на изделия завода НПЗ, выпускающего телескопы ТАЛ. В отличие от китайских производителей, НПЗ изготавливает свои изделия из металла, что увеличивает их жёсткость. Из приведенных на рисунке фокусёров, мне встретился в продаже крайний слева 1,25" фокусёр.

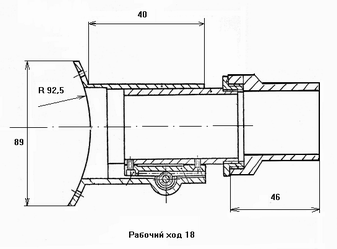

Чертеж фокусёра

Вот примерный чертёж конструкции фокусёра. Вынос фокуса за пределы трубы по расчёту получился около 60мм., чтобы не уменьшать радиус поля зрения меньше 17'. По этой причине удлиннительное кольцо, длинной 46мм. и переходную гайку под него, я не использовал.

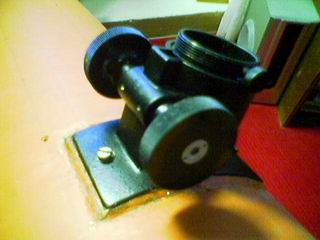

Фокусер на трубе

При установке фокусёра на трубу внешним диаметром 200мм. пришлось наплавить паяльником площадку под фокусёр с кривизной под диаметр 185мм. В местах крепления фокусёра с внутренней стороны трубы вплавлены две гайки М4.

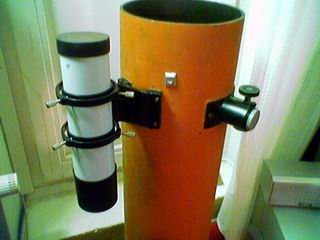

Искатель на трубе

Искатель я приобрёл от того же производителя 50х8 с полем зрения 7 градусов. НПЗ производит и 30 мм. искатели, но в условиях Московской засветки желательно иметь искатель не менее 50 мм. Труба искателя металическая. Подвес на двух кольцах с тремя юстировочными болтами, расположенными под 120 градусов. Крепление к трубе - ласточкин хвост. Нижняя часть крепления состоит из двух раздельных полозьев, которые предназначены для крепления на трубу диаметром 185мм. По этой причине пришлось наплавлять на мою трубу площадки под другую кривизну. С внутренней стороны трубы для крепления каждого полоза вплавлены две гайки М4. Белый прямоугольник на рисунке - это шайба крепления паука, передающая усилие на усилитель подвеса.
