телескоп Ньютона

Детали оправы диагонального зеркала

Для изготовления оправы диагонального зеркала я использовал жесть из консервной банки и донышко из фольгированного текстолита, такое же, как на рисунке.Из жести вырезается цилиндр верхний край которого скошен на 45 градусов, а снизу вырезаны лапки для припаивания текстолитового донышка. Вверху скошенного края припаяна проволочная скобка для упора зеркала. В донышке по центру сделано отверстие М3 для шпильки, которая через текстолитовый диск и пенопластовый скошенный под 45 градусов цилиндр прижимает диагональное зеркало к оправе.

Оправа вид сзади

После сборки оправы шпилька контрится гайкой

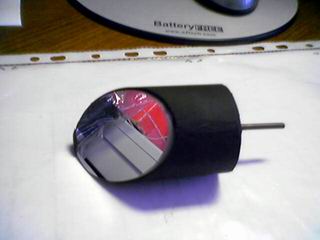

Оправа в сборе с зеркалом

На этой картинке показан вид на оправу со стороны зеркала. Слева видна упорная скобка

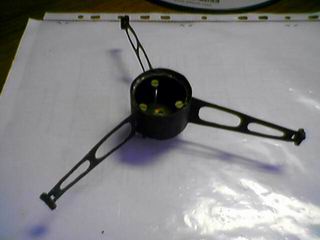

Паук вид сверху

Паук исполнен по такой же технологии из жести и текстолита. Стакан паука снизу закрыт текстолитовым диском. Сверху для компенсации растягивающих усилий припаяно усиливающее кольцо. Тяги паука тоже из жести. Крепление к стакану выполнено на двух лапках сверху и снизу тяги, пропущенных в отверстия стакана загнутых и припаянных. С обратной стороны тяг припаяны медные гайки с резьбой М3. Крепление выполнено аналогично креплению к стакану, лапки пропущены в пазах гайки загнуты и припаяны.

Паук вид снизу



С нижней стороны к основанию стакана припаяны три медные гайки для регулировочных винтов.

Оправа в сборе с пауком

Вот оправа и собрана, можно устанавливать в трубу.

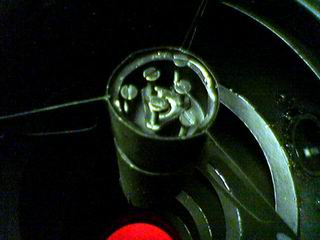

Паук в трубе

В трубе паук выглядит так. Надо ещё рассказать о трех центральных винтах. Они предназначены для законтривания оправы. Дело в том, что на центральной шпильке между дном паука и треугольной шайбой с контрящими винтами установлена пружина. При юстировке центральные винты отпускаются, и оправа прижимается к регулировочным винтам усилием пружины. После юстировки центральные винты затягиваются и оправа законтрена.
